VHBB9124 + BBA9106_双锥天线30MHz-300MHz 返回
产品概述
VHBB 9124 是一个带有级联匹配Balun 的4:1Balun 天线柄,主要用于和BBA 9106 或BBAL 9136 等双锥振子配套使用。也可以和rod 振子配套,成为宽带的dipole 天线。       对于依据CISPR 25 的EMI 测试,建议使用这组天线。

VHBB 9124 是一个带有级联匹配Balun 的4:1Balun 天线柄,主要用于和BBA 9106 或BBAL 9136 等双锥振子配套使用。也可以和rod 振子配套,成为宽带的dipole 天线。

对于依据CISPR 25 的EMI 测试,建议使用这组天线。

VHBB9124+BBA 9106,符合汽车电子的EMI 测试要求,低端频率可以到20MHz,但是天线因子比较差,这是双锥天线所固有的问题,绝大部分实验室,在做汽车电子EMI 测试时,仅在30MHz-200MHz 频率范围内使用双锥天线。

VHBB 9124 Balun 提供了特别好的对称度(共模抑制),特别是在频率低端(20MHz 到40MHz),如果对称性不好的话,加上电缆编织电流(cable braid current),会产生严重错误。

双锥天线,一般在低频部分会产生失配,其增益为负值。常用的VHA9103 和BBA 9106 组成的天线,在30MHz 时的天线因子为19dB/m。同样的天线振子,使用VHBB 9124 这个200:50Ω VHBB-Balun 后,增益会有5dB的改善,接收也更灵敏,天线因子为14 dB/m。


主要技术指标:

频率范围:30MHz ~ 300MHz

连接器:50 欧姆N 型

安装管:22mm 直径,长度580mm

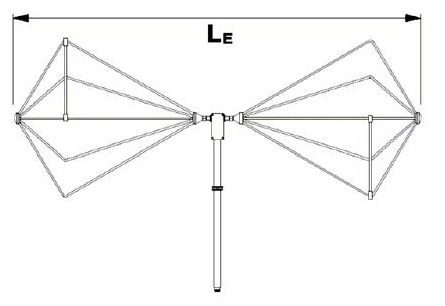

振子总长度LE:1.32m

总重量:2.1 公斤
